کلید محافظ جان 4 پل 16A پارس فانال

توضیحات

محافظ جان (Residual current Circuit Breaker(RCCB))، نوعی کلید اتوماتیک است که برای حفاظت از انسان و تجهیزات در برابر جریان نشتی و برق گرفتگی ساخته شده است. اساس کار محافظ جان، مقایسه جریان ورودی با جریان خروجی کلید است. ورودی محافظ جان فاز و نول است. وقتی محافظ جان در مدار قرار می گیرد می تواند از افراد در برابر برق گرفتگی ناشی از تماس مستقیم و یا تماس غیرمستقیم جلوگیری کند. تماس مستقیم وقتی اتفاق می افتد که فرد مستقیماً با فاز تماس داشته باشد و تماس غیرمستقیم وقتی است که بدنۀ هادی تجهیزات برقی در اثر اتصالی برقدار شده باشد و فرد بدنۀ برقدار را لمس کند. زمان تماس با بدنه برقدار یا خود فاز، جریانی از بدن انسان عبور می کند که به آن جریان نشتی گفته می شود.

کلید محافظ جان می تواند این جریان را تشخیص دهد و براساس میزان حساسیت خود به جریان نشتی به دو نوع خانگی و صنعتی تقسیم می شود و علاوه بر حفاظت افراد در مقابل تماس مستقیم و یا غیرمستقیم برق، با جلوگیری از نشتی جریان از دستگاه ها و تجهیزات صنعتی هم محافظت می کند. بنابراین اگر جریان نشتی در مداری که محافظ جان در آن قرار دارد بیشتر از حساسیت کلید باشد، کلید عمل کرده و جریان ورودی و در نتیجه مدار را قطع می کند. محافظ جان به دو دستۀ کلی زیر تقسیم می شود:

• محافظت انسان در برابر تماس مستقیم با قطعات الکتریکی (حساسیت ۳۰ میلی آمپر)
• محافظت قطعات الکتریکی در برابر خطر آتش سوزی (حساسیت ۳۰۰ میلی آمپر)

در صورتی که بدن انسان به طور مستقیم با فاز تماس داشته باشد جریان نشتی ایجاد شده باعث می شود که کلید خیلی سریع و در زمان مشخص مدار را قطع کند. اما اگر فاز به بدنۀ دستگاه متصل شده باشد، جریانی از زمین به طرف نقطۀ صفر ترانسفورماتور شبکه عبور خواهد کرد. در نتیجه جریانی که از داخل حلقه به سمت مصرف کننده جاری می شود بیشتر از جریانی است که از داخل همان حلقه به شبکه برمی گردد. این تفاوت جریان در هسته یک فوران مغناطیسی متغیری ایجاد کرده و در سیم پیچ ثانویه آن نیروی محرکه القایی ایجاد می شود که باعث عبور جریانی از داخل سیم پیچ رله مغناطیسی می شود. در صورتی که این جریان در حد مقدار حساسیت جریان کلید باشد، رله عمل کرده و کلید اصلی قطع خواهد شد.

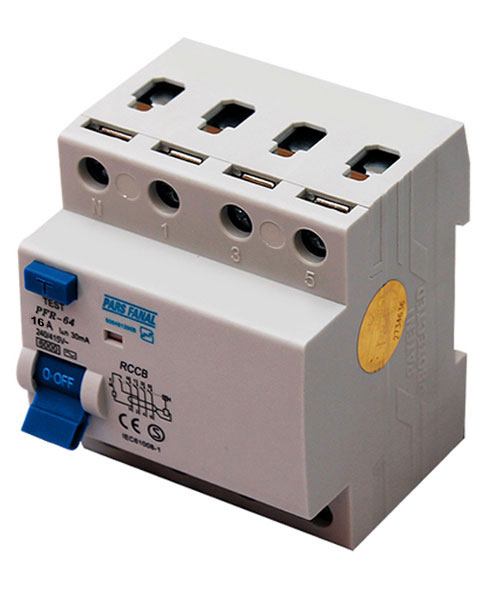

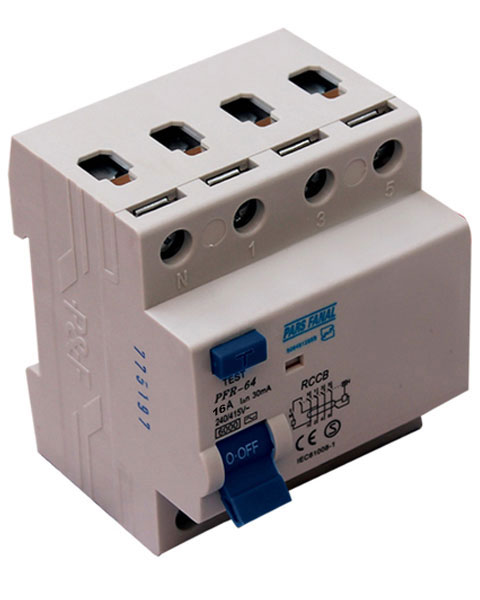

کلید محافظ جان پارس فانال

کلید محافظ جان پارس فانال (مدل PFR) جهت حفاظت از برق گرفتگی و شوک الکتریکی و جلوگیری از اتصال زمین و خروج جریان از مدار مورد استفاده قرار می گیرد. کلید محافظ جان پارس فانال مطابق با استاندارد IEC 61008 تولید شده است و در دو نوع تک فاز و سه فاز برای جریان های 10 الی 100 آمپر تولید می شود.
